Product Instructions

Viega ProPress 2½" to 4" Fittings

PDF Download

For Hard Copper Tubing.

ANSI Notice

Viega products are designed to be installed by licensed and trained plumbing and mechanical professionals who are familiar with Viega products and their installation. Installation by non-professionals may void Viega LLC’s warranty.

ANSI Danger

DANGER!
Read and understand all instructions for installing Viega ProPress fittings. Failure to follow all instructions may result in extensive property damage, serious injury, or death.

14 - 071.tif

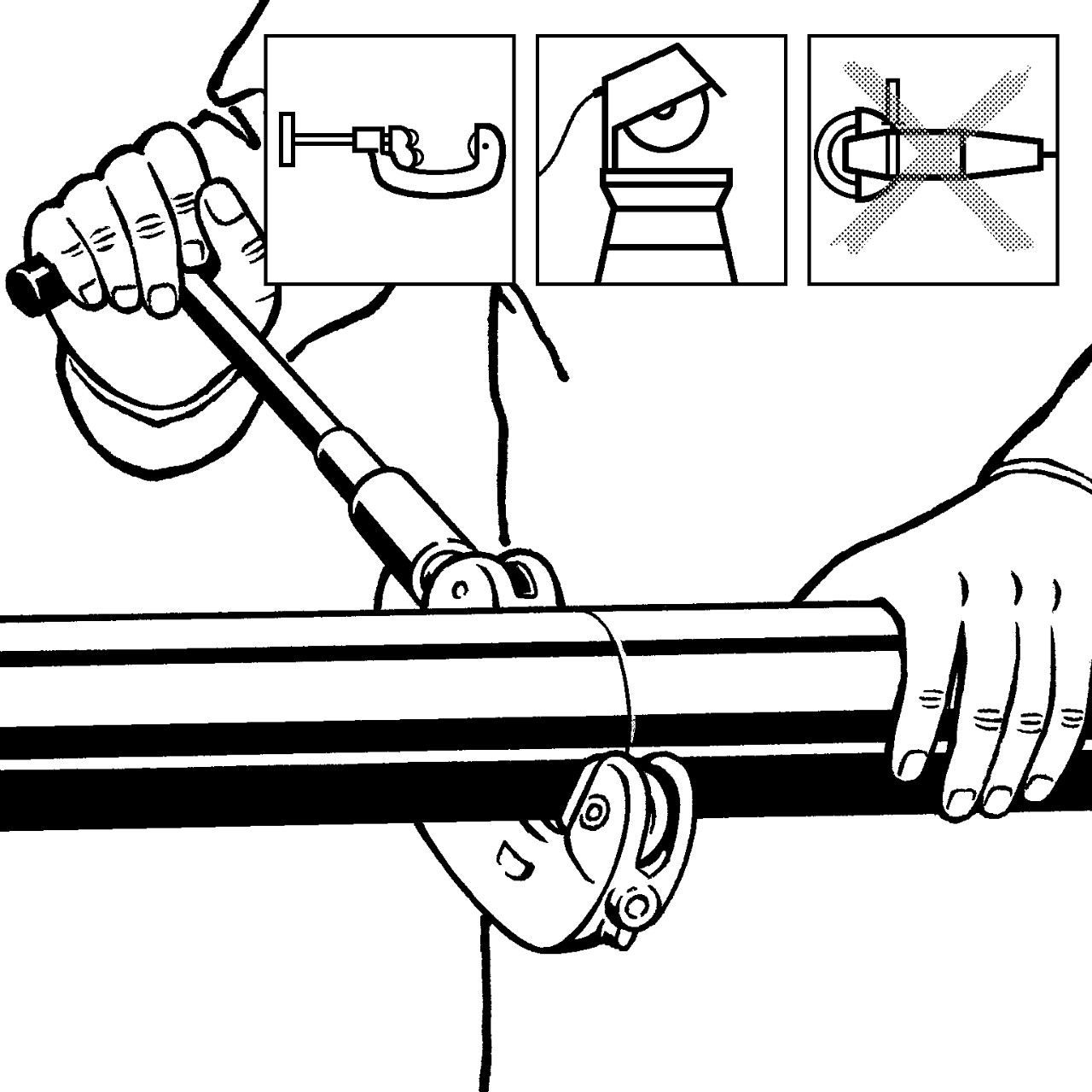

1. Cut copper tubing at right angles using displacement-type cutter or fine-toothed steel saw.

14 - 072-6.png

2. Keep end of tubing a minimum of 4" away from the contact area of the vise to prevent possible damage to the tubing in the press area.

14 - 073.tif

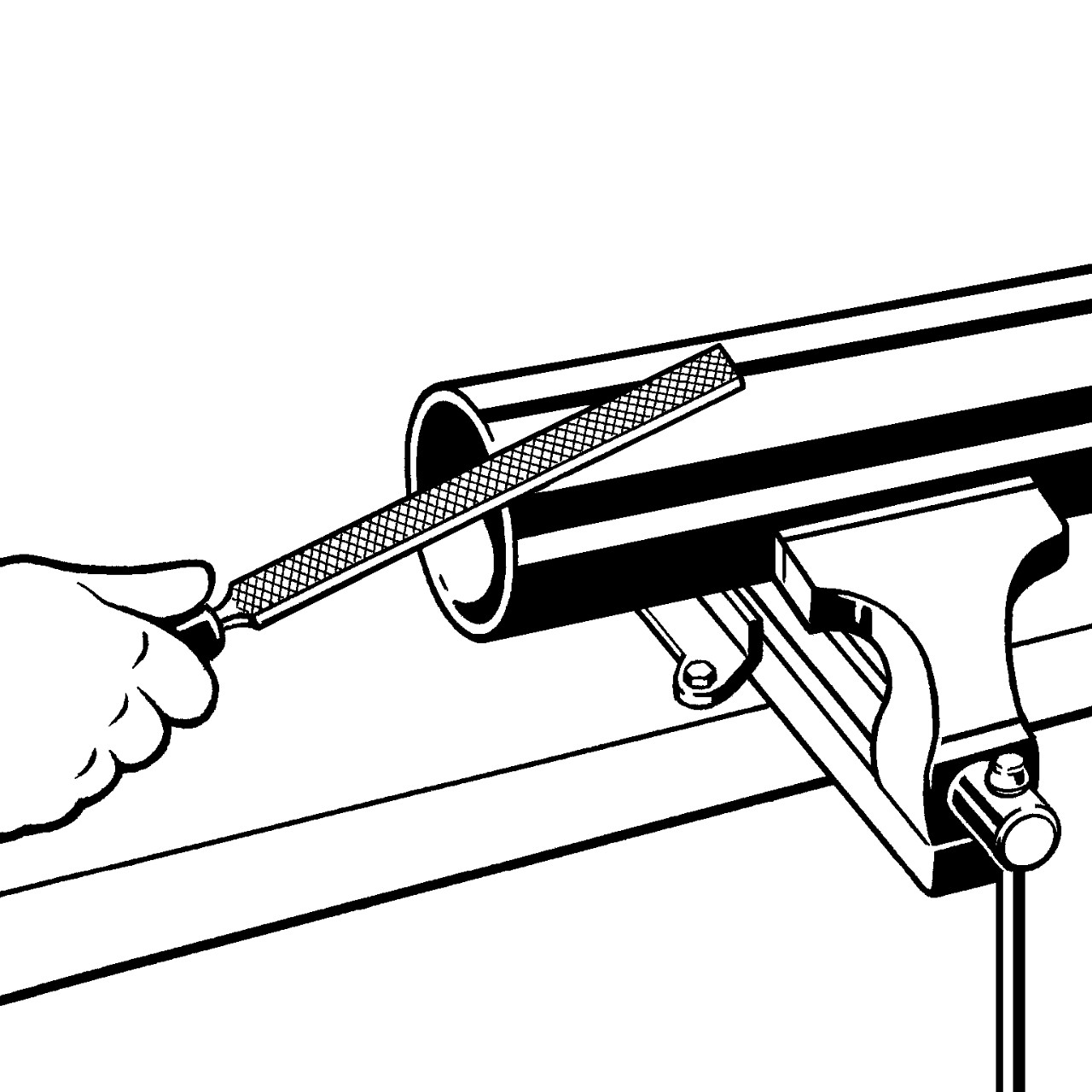

3. Remove burr from inside and outside of tubing to prevent cutting sealing element.

05 ProPress.tif

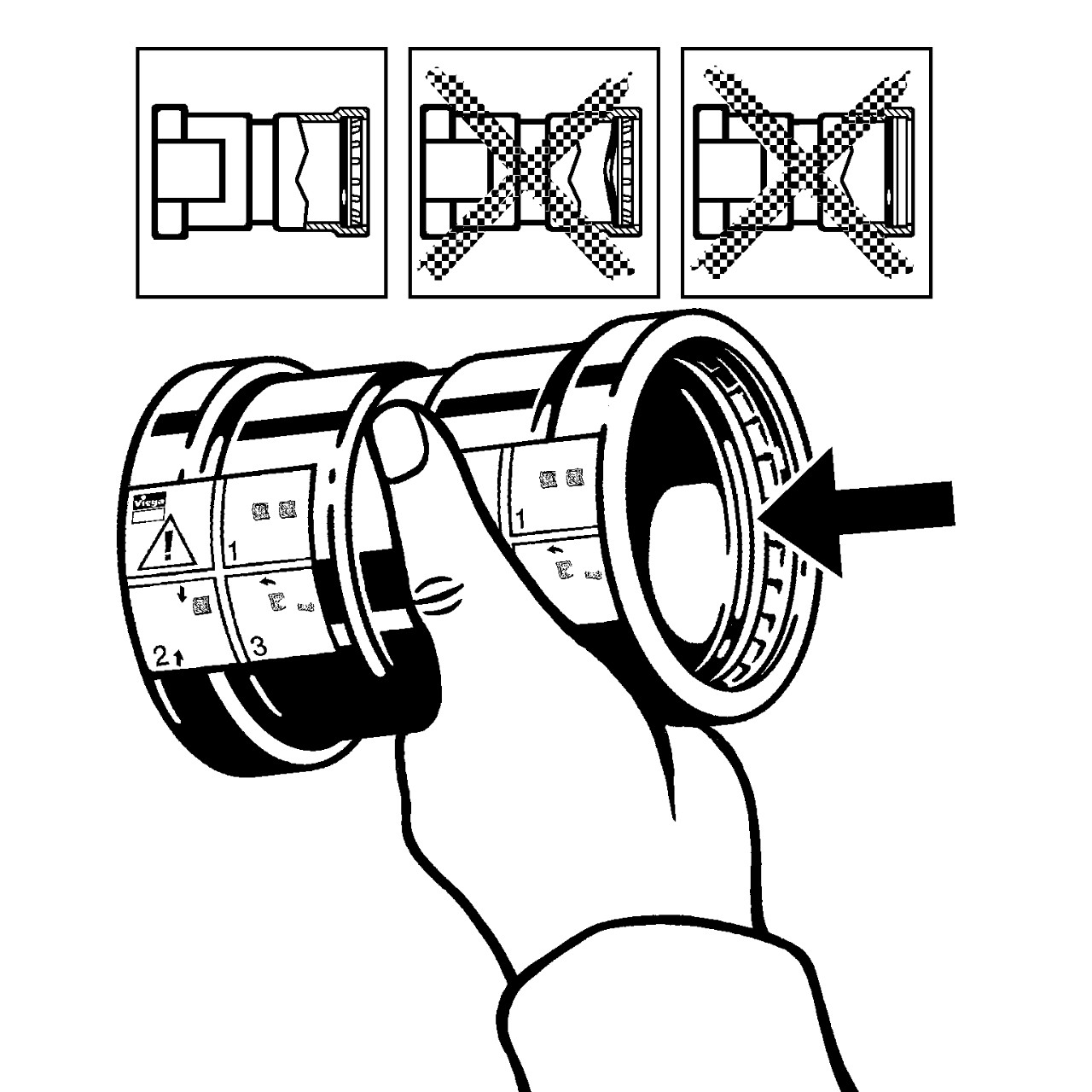

4. Check seal and grip ring for correct fit. Ensure sealing element is free of cuts and damage. Do not use oils or lubricants.

ANSI Info

For applications requiring Viega ProPress with FKM or HNBR sealing elements, remove the factory-installed EPDM sealing element and replace with an FKM or HNBR sealing element. See Changing Sealing Elements Product Instructions.

06 Profipr.XL.tif

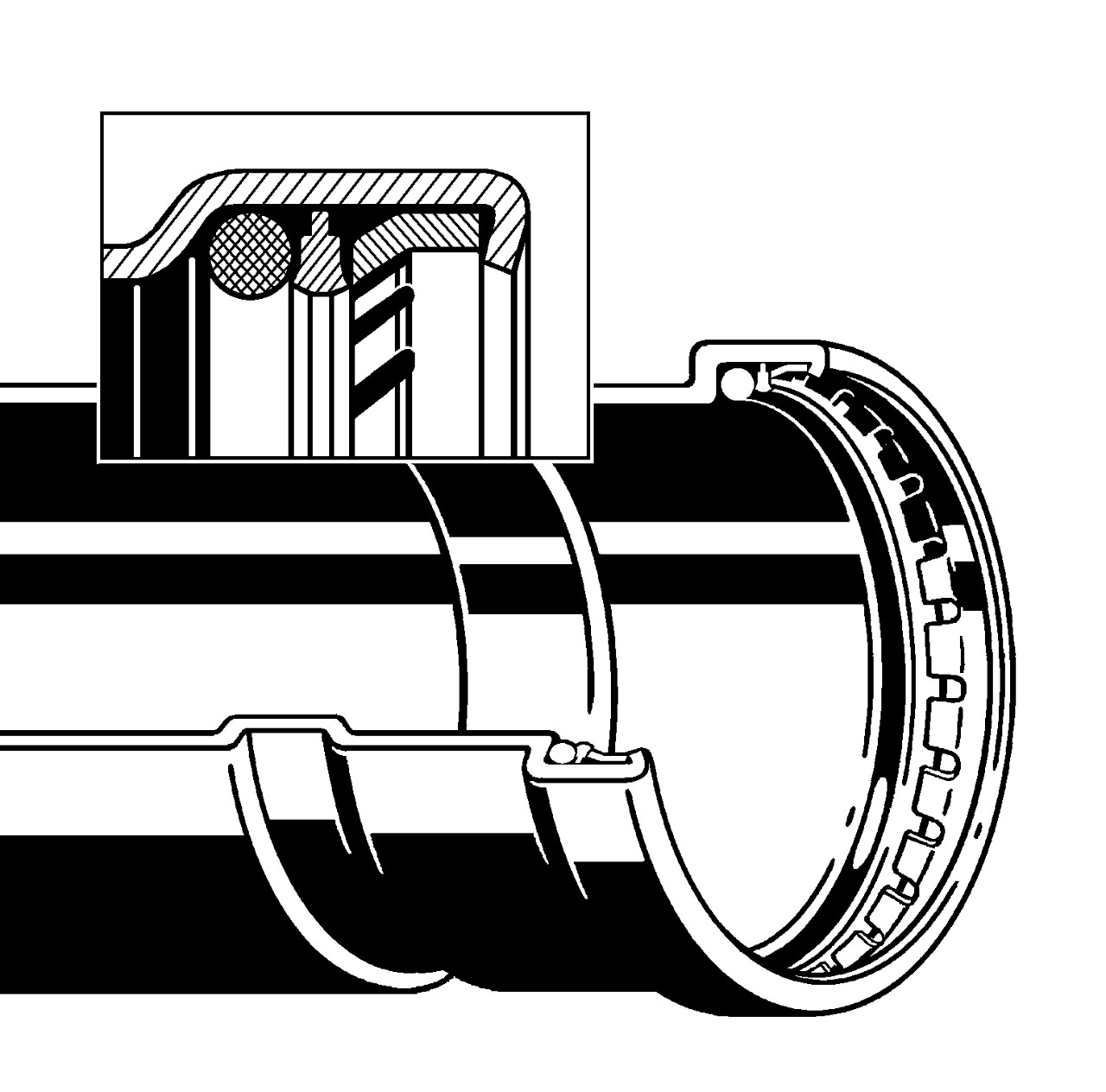

5. Illustration demonstrates proper fit of grip ring, separation ring, and sealing element.

14 - 074-1.tif

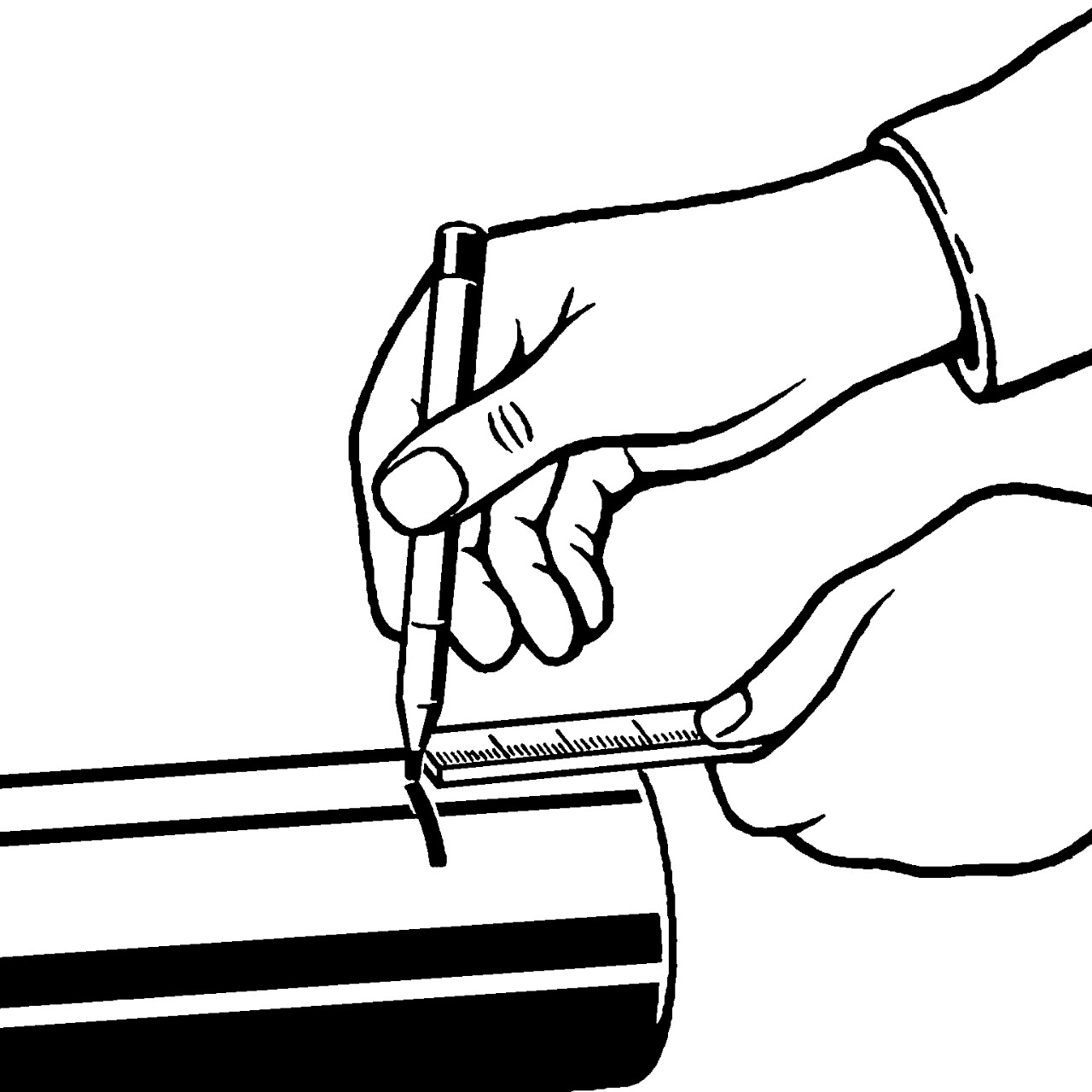

6. Mark proper insertion depth as indicated by the ProPress 2½" to 4" Insertion Depth Chart. Improper insertion depth may result in an improper seal. The depth marking shall be visible on the completed assembly.

ProPress 2½" to 4" Insertion Depth Chart

Tube Size2½"3"4"
Insertion Depth1 11/16"1 15/16"2⅜"
06 Pofipr_XL(Gas).tif

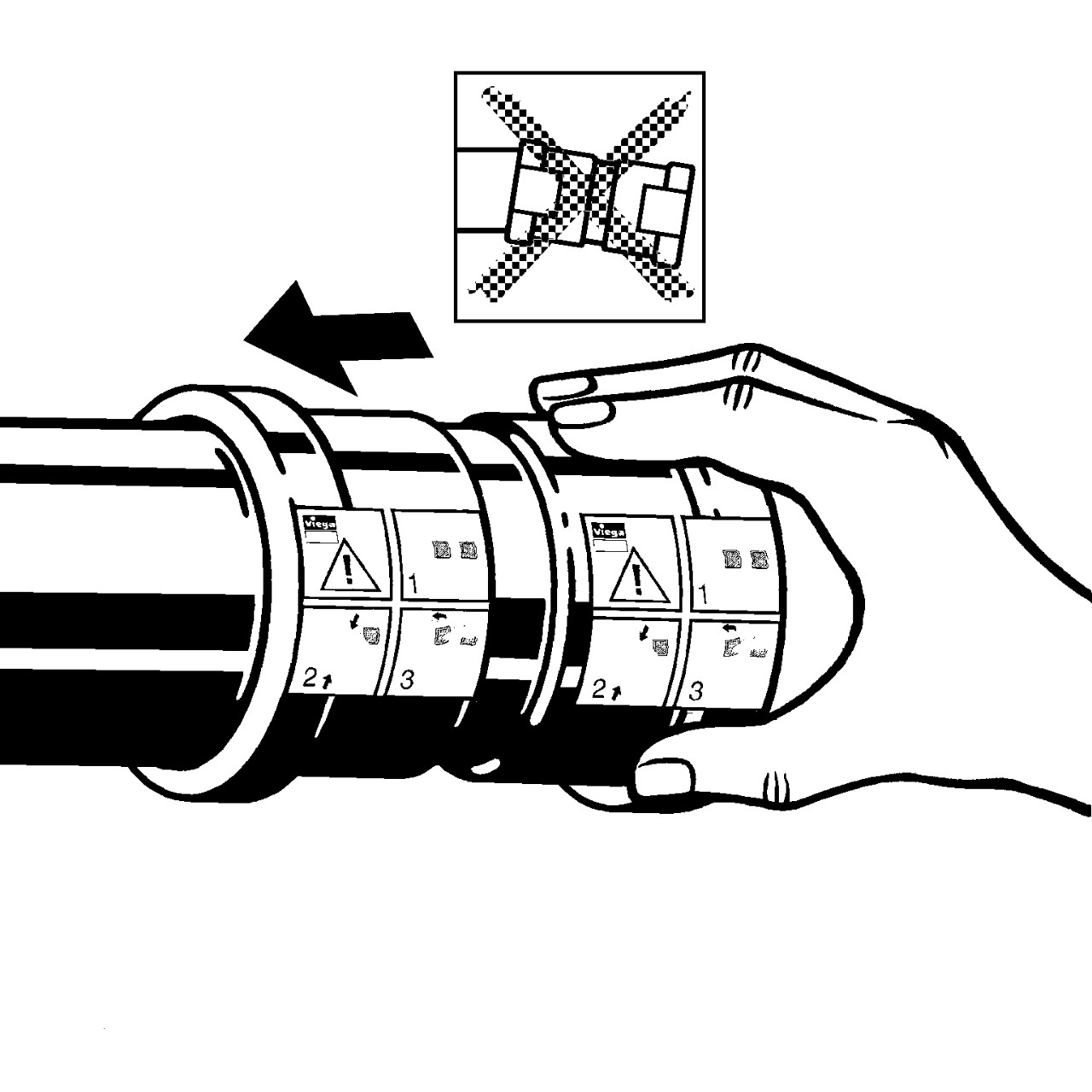

7. While turning slightly, slide press fitting onto tubing to the marked depth. End of tubing must contact stop. Once the assembly is completed, the depth marking shall still be visible.

8ProfiprXL.tif

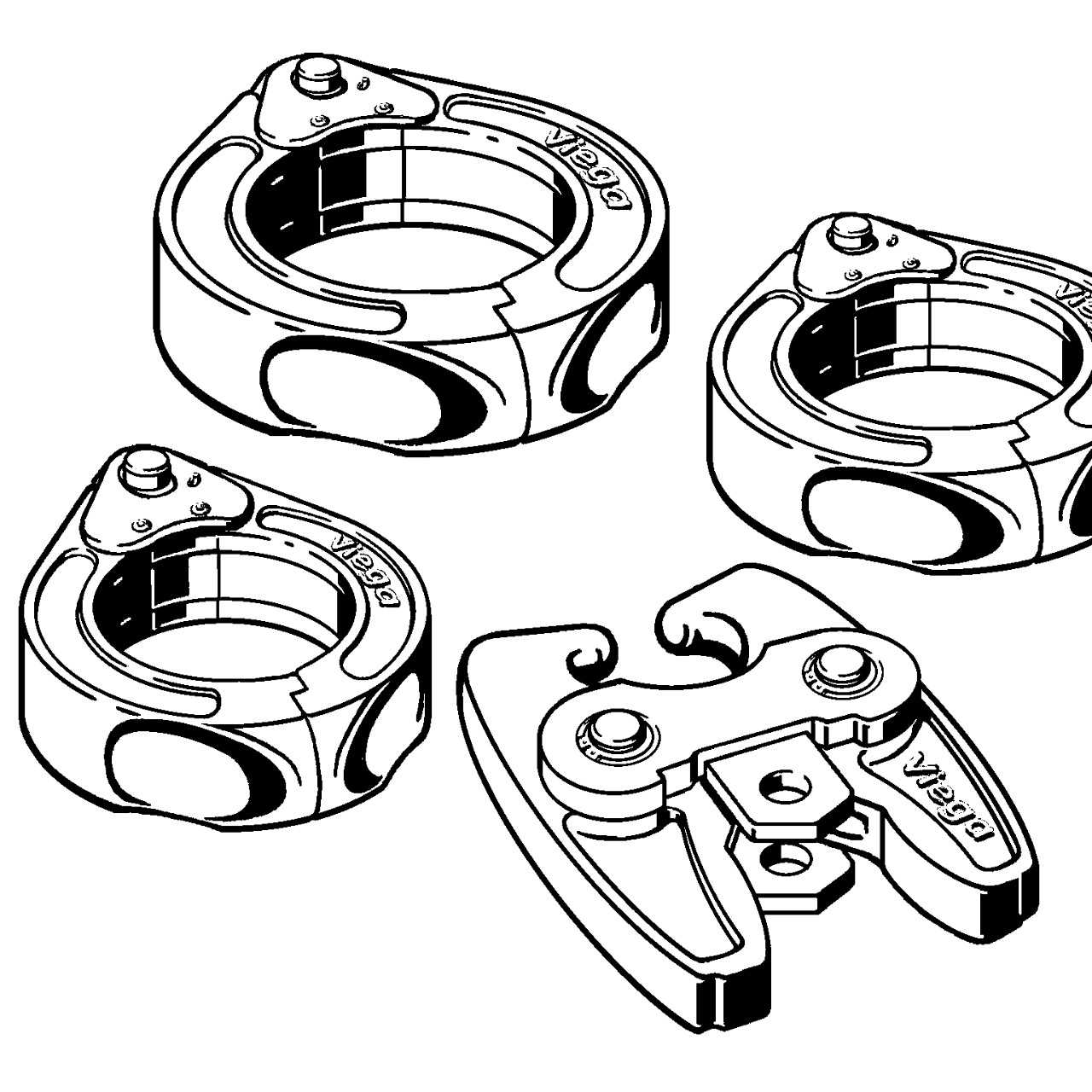

8. ProPress 2½" to 4" fitting connections must be performed with rings that are compatible with fittings. Do not mix actuators and rings from different manufacturers. Use of ProPress XL rings and/or actuator (for bronze fittings) will result in an improper connection. See Tool Operator’s Manual for proper tool instructions.

ANSI Caution

CAUTION!

Use only rings that are compatible with ProPress 2½" to 4" fittings.

  • Use of incompatible rings will result in an improper connection.
  • Do not mix actuators and rings from different manufacturers.
  • Do not use rings intended for 2½" to 4" Bronze fittings.
08 Profipr_XL(Gas).tif

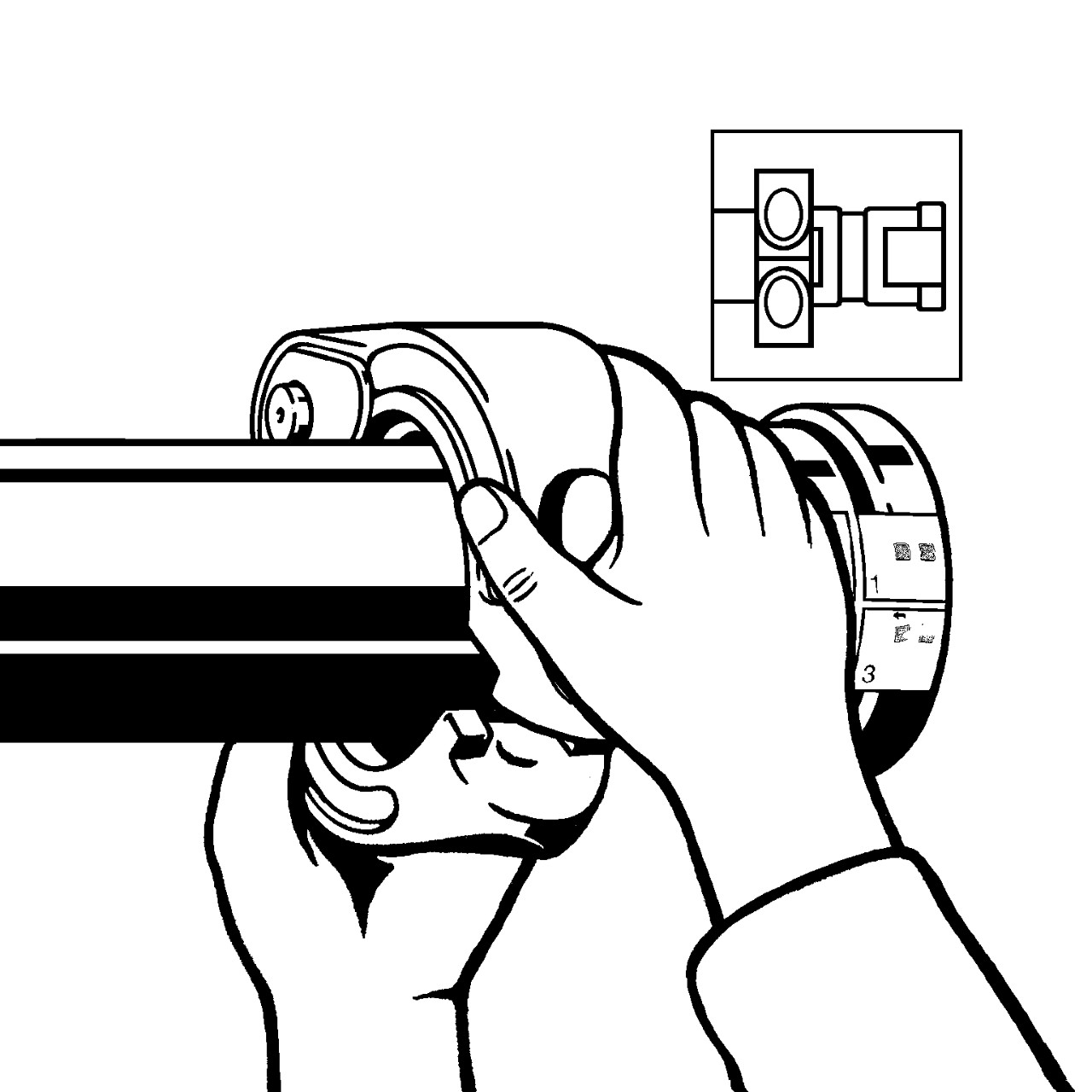

9. Open XL-C ring and place at right angles on the fitting. XL-C ring must be engaged on the fitting bead. Check insertion depth.

09 Pofipr_XL(Gas).tif

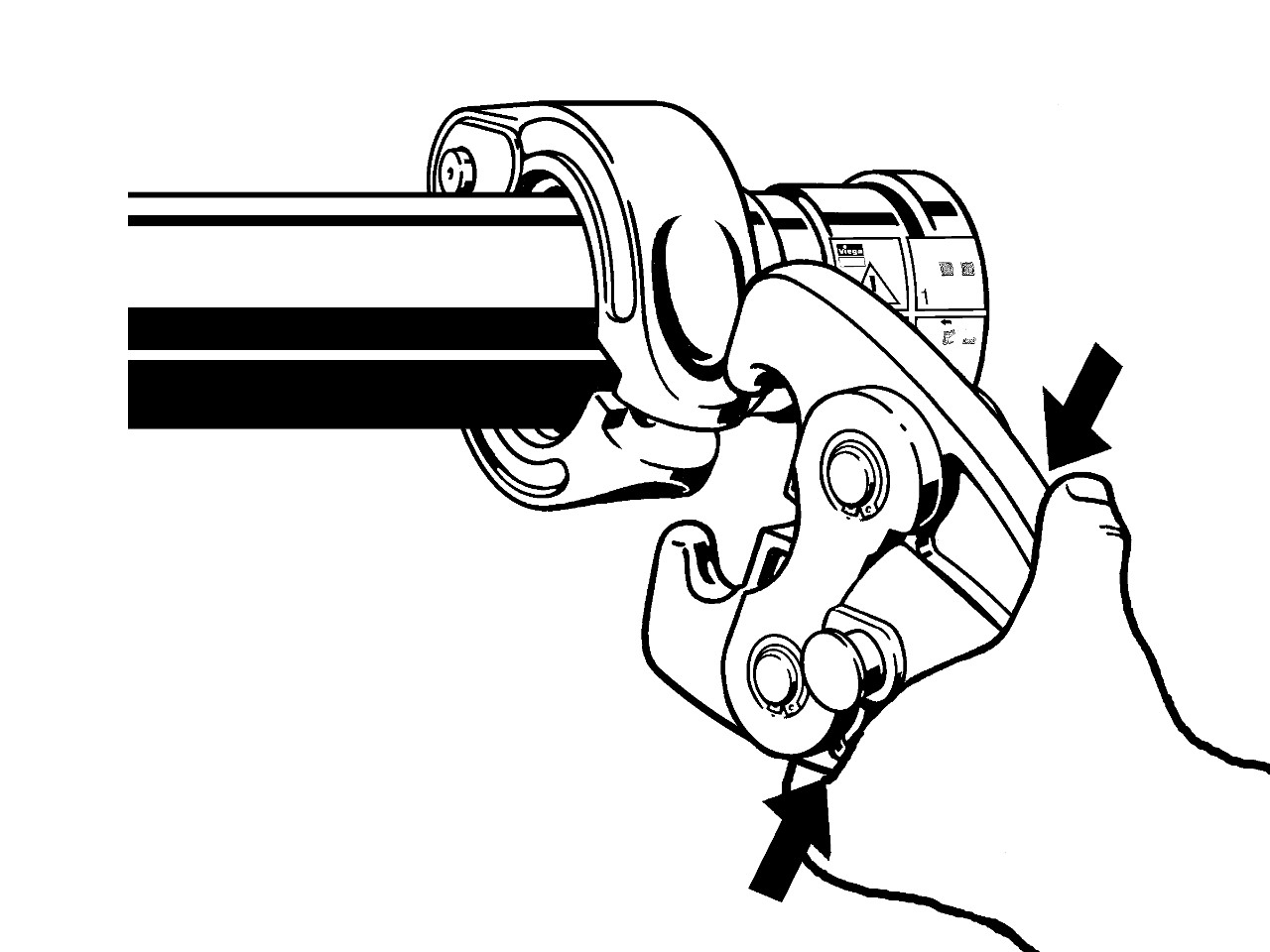

10. With V2 actuator inserted into the tool, open the V2 actuator as shown and connect V2 actuator to the XL-C ring.

10 Pofipr_XL(Gas).tif

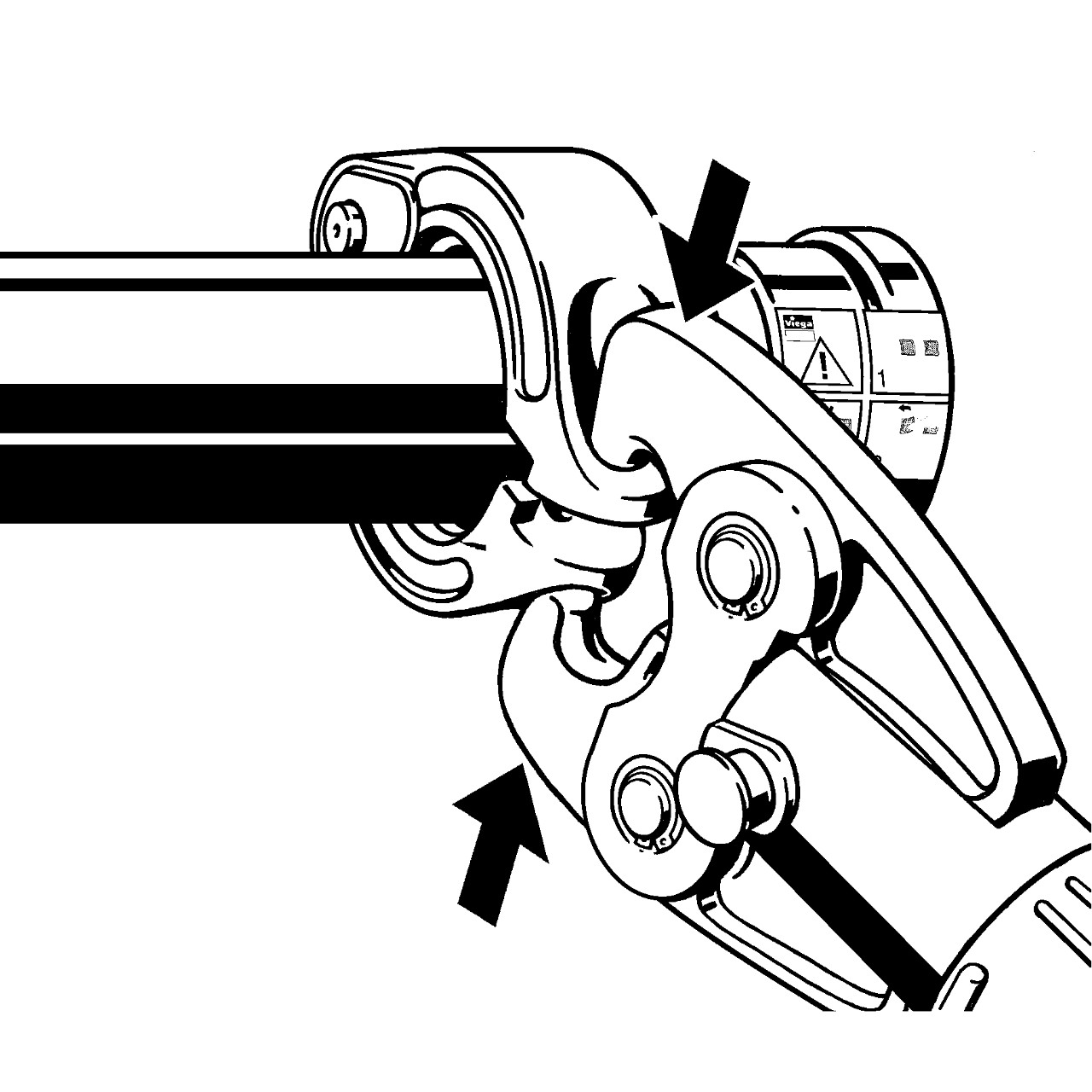

11. Place V2 actuator onto XL-C ring and start pressing process. Hold the trigger until the actuator has engaged the XL-C ring. Keep extremities and foreign objects away from XL-C ring and V2 actuator during pressing operation to prevent injury or incomplete press.

11 Pofipr_XL(Gas).tif

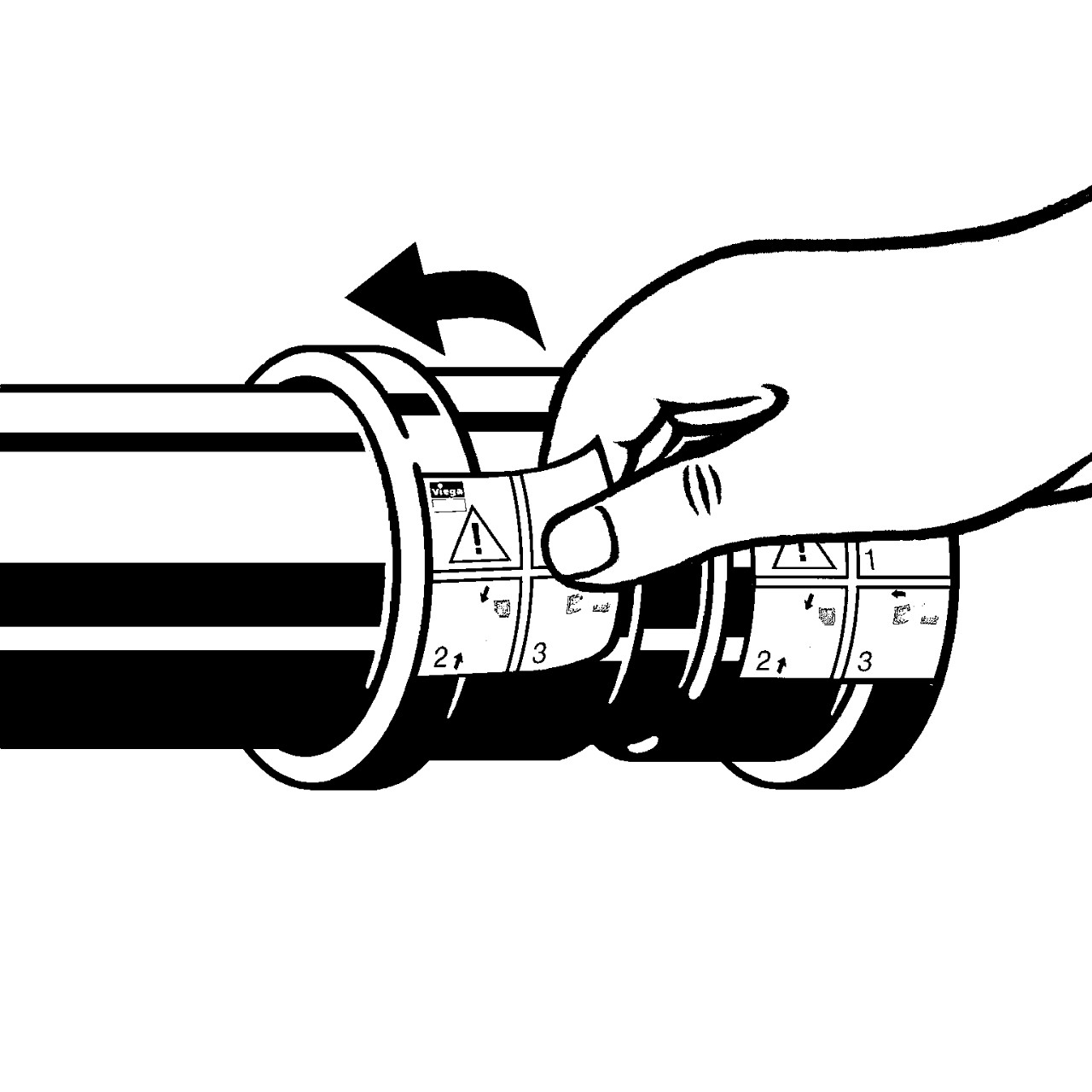

12. Release V2 actuator from XL-C ring and then remove the XL-C ring from the fitting on completion of press. Remove tag from fitting, indicating press has been performed.

Pressure Testing with Smart Connect® Technology

Unpressed connections are located by pressurizing the system with air or water. When testing with water the proper pressure range is 15 psi to 85 psi. When testing with compressed air the proper pressure range is ½ psi to 45 psi maximum. If testing with compressed air, use an approved leak-detect solution. Following a successful pressure test, the system may be pressure tested up to 200 psi with air or up to 600 psi with water.

ANSI Info

Testing for unpressed connections using Smart Connect technology is not a replacement for pressure testing requirements of local codes and standards.
